1、脉冲围栏设计施工 指导方案 (培训 ) 脉冲围栏设计施工指导方案 现在一些小区、工厂安装使用脉冲电子围栏周界防范系统的越来越多，总有一些弱电朋友问如何设计和施工维护的问题，本期我们就详细讲解脉冲电子围栏系统如何设计和施工，看完就会。 先认识一下电子围栏 有装在围墙或围栏上的，也有落地式安装的。 什么场合不能装？ 不是所有场合都可以装电子围栏的，有些 易燃易爆场所，安装前，要进行安全防爆评估，有危险，就不能装，比如：油库、炸药库、化工厂等。原因呢？ 脉冲围栏系统在运行时，前端的围栏线有可能因为接触不良，或者距离金属表面较近，出现打火花的现象，这些都是不可避免的，懂了吧。但可安装防爆型的张力电子围

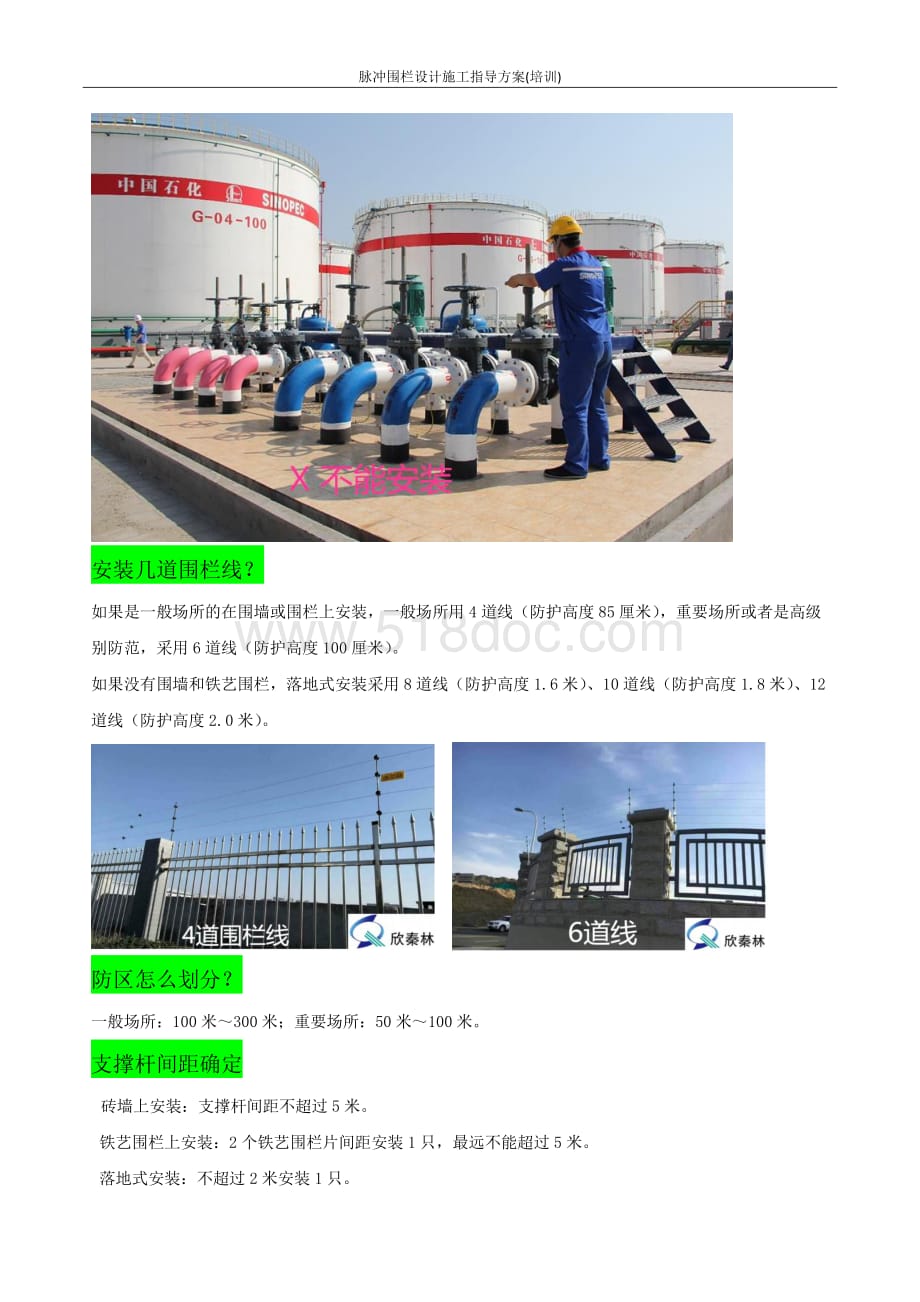

2、栏。 脉冲围栏设计施工 指导方案 (培训 ) 安装几道围栏线？ 如果是一般场所的在围墙或围栏上安装，一般场所用 4 道线（防护高度 85 厘米），重要场所或者是高级别防范，采用 6 道线（防护高度 100 厘米）。 如果没有围墙和铁艺围栏，落地式安装采用 8 道线（防护高度 1.6 米）、 10 道线（防护高度 1.8 米）、 12道线（防护高度 2.0 米）。 防区怎么划分？ 一般场所： 100 米 300 米；重要场所： 50 米 100 米。 支撑杆间距确定 砖墙上安装：支撑杆间距不超过 5 米。 铁艺围栏上安装： 2 个铁艺围栏片间距安装 1 只，最远不能超过 5 米。 落地式安装：不

3、超过 2 米安装 1 只。 脉冲围栏设计施工 指导方案 (培训 ) 系统架构选择 系统是选择 RS485 总线方式的，还是选择 TCP/IP 网络方式的？ 过去 RS485 总线方式用的多，现在是 TCP/IP 网络方式用的多，一般建议周长在 400 米以内时，选择 RS485总线方式，远距离的周长选择 TCP/IP 方式的，灵活运用。 前端设备都有哪些？ 受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、线线连接器、高压绝缘线、紧线器、避雷器、声光报警器、接地桩、警示牌 (欣泰林 )、设备箱、蓄电池等。 脉冲围栏设计施工 指导方案 (培训 ) 受力柱、承力柱、中间柱按材质分：

4、有不锈钢的、有铁管喷塑的、有合金铝的；按颜色分：有黑色的、蓝色的、绿色的、灰色的；按形状分：有直的、有 型的。 绝缘子和紧线器按颜色分：蓝色的，灰色的、黑色的； 按材质分：有 ABS 工程塑料的，有陶瓷的；按功能分：有依附型的，有自主型的。 脉冲围栏设计施工 指导方案 (培训 ) 大门如何防范 无人值守的大门两侧要装一对 3 光束红外对射（高防范等级场所，要安装 1 对 2 光束激光对射），否则，这个地方就是防范盲区了。直连到最近的一台网络脉冲围栏主机的 H 和 I 报警输入端子上。 其它类型报警器如何接入？ 如果一个周界上，大部分安装了脉冲电子围栏，剩下一小段安装了振动电缆（或者其他类型的周

5、界防范产品都可），那么振动电缆怎么接入本系统呢？可以采用 4 防区网络地址模块设备，把振动电缆主机的报警输出信号，接到 4 防区网络地址模块的 1 4 防区输入端子上，然后通过网络链路传回监控中心的管理平台上。 脉冲围栏设计施工 指导方案 (培训 ) 主要设备有哪些？ 脉冲电子围栏管理平台一套、网络型脉冲围栏主机、网络智能控制终端和网络报警联动模块。 脉冲围栏设计施工 指导方案 (培训 ) 通讯系统设计 如果是采用 RS485 总线通讯架构，通讯线要选择 2 芯的屏蔽线，距离超过 800 米，要加 1 只 RS485信号放大器，避免信号衰减，导致通讯不稳定。 如果是采用 TCP/IP 网络通讯

6、结构，最大的好处就是，可以与视频监控系统共用通讯路由，共用光缆、交换机等，不用再单独购买信号线、穿线管，以及布线布管的人工费用，节约材料，节省人工，是目前主流的应用方式。 施工注意事项 围栏线与植物间的距离最小 200mm，并考虑到植物摇摆时不能碰到围栏线。 围栏主机应就近单独接地，接地电阻应不大于 10。 接地体应至少埋深 1.5m，并埋设在导电性良好的地方，接地体可采用垂直敷设的角钢、钢管或水平敷设的圆钢、扁钢等。 在雷雨天不能施工。 受力柱套装安装 砖墙上采用膨胀螺丝的方式，固定到墙的顶部或墙的侧面；栅栏上采用抱箍或者钻尾螺丝的方式。 32*850mm 和 32*1000mm 两种可选。

7、 承力柱套装安装 脉冲围栏设计施工 指导方案 (培训 ) 砖墙上采用膨胀螺丝的方式，固定到墙的顶部或墙的侧面；栅栏上采用抱箍或者钻尾螺丝的方式。 21*850mm 和 21*1000mm 两种可选。 中间柱套装安装 砖墙上采用膨胀螺丝的方式，固定到墙的顶部或墙的侧面；栅栏上采用抱箍或者钻尾螺丝的方式。 PV 材料，直径 9.5*850mm 和直径 9.5*1000mm，两种可选。 脉冲围栏设计施工 指导方案 (培训 ) 围栏合金线安装 铝镁合金材质，直径 2.0mm，多股，不易折断，电阻率低。 安装时，避免打死折，捋顺固定好即可。 避雷器套装安装 高压绝缘线安装 硅橡胶外皮，多股内芯，软线，不

8、易折断，天冷不会皲裂。 脉冲围栏设计施工 指导方案 (培训 ) 有 2个地方需要用到高压绝缘线，一个是围栏合金线与围栏主机之间的连接线必须是高压绝缘线。 一个是每个防区末端的跨接线要用高压绝缘线。 脉冲围栏设计施工 指导方案 (培训 ) 线线连接器安装 紧线器安装 紧线器的作用是：把每一条围栏线都拉紧，保持美观，保证围栏的性能发挥。 材质： ABS 工程塑胶。 警示牌悬挂 脉冲围栏设计施工 指导方案 (培训 ) 声光报警安装 每个防区安装 1 只声光报警器，安装在脉冲围栏主机最近的受力柱或围墙上。 围栏主机安装 围栏主机必须要安装在室外设备箱内，壁挂式安装，设备箱底部边沿距离地面 1.4 米处。 脉冲围栏设计施工 指导方案 (培训 ) 脉冲围栏系统维保 按照使用说明书的要求来进行操作和维护。 电源断电时，在做好安全措施以前，不得触及高压装置，以防突然通电。 每月进行一次全面检查。 每 6 个月做一次系统断路报警和短路报警试验。 每月对主机进行一次表面清洁。 每 6 个月对蓄电池检查一次，每 12 个月更换一次。 定期对系统周围环境进行巡视。
