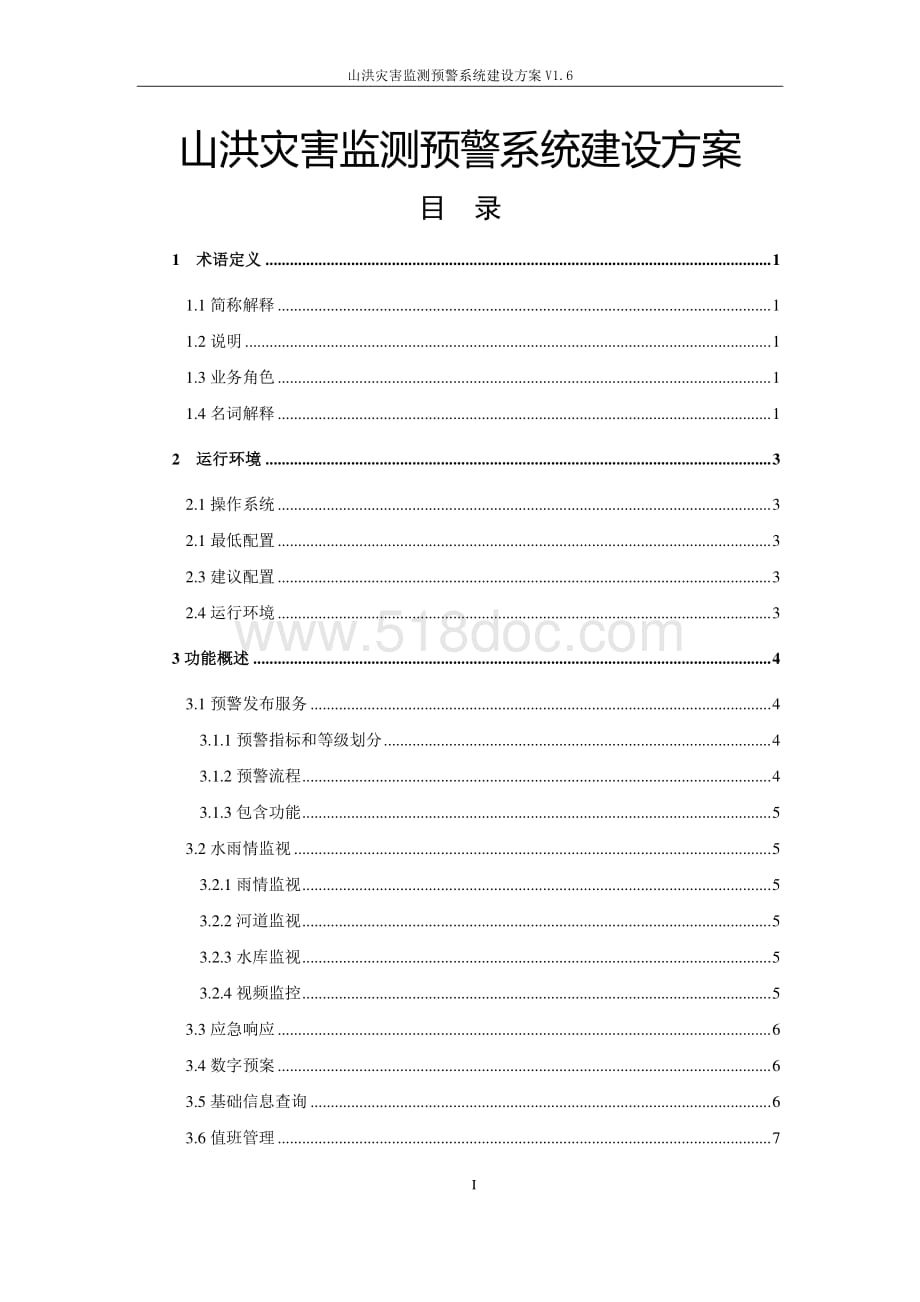

1、山洪灾害监测预警系统建设方案 V1.6 I 山洪灾害监测预警系统 建设方案 目 录 1 术语定义 . 1 1.1 简称解释 . 1 1.2 说明 . 1 1.3 业务角色 . 1 1.4 名词解释 . 1 2 运行环境 . 3 2.1 操作系统 . 3 2.1 最低配置 . 3 2.3 建议配置 . 3 2.4 运行环境 . 3 3 功能概述 . 4 3.1 预警发布服务 . 4 3.1.1 预警指标和等级划分 . 4 3.1.2 预警流程 . 4 3.1.3 包含功能 . 5 3.2 水雨情监视 . 5 3.2.1 雨情监视 . 5 3.2.2 河道监视 . 5 3.2.3 水库监视 . 5

2、 3.2.4 视频监控 . 5 3.3 应急响应 . 6 3.4 数字预案 . 6 3.5 基础信息查询 . 6 3.6 值班管理 . 7 山洪灾害监测预警系统建设方案 V1.6 II 3.7 气象管理 . 7 3.8 系统管理 . 7 4 系统登录 . 8 4.1 系统登录 . 8 4.2 说明 . 9 4.3 修改密码 . 9 5 功能使用说明 . 11 5.1 值班监视 . 11 5.1.1 最新预警 . 11 5.1.2 最新水雨情 . 14 5.1.3 地图预警 . 15 5.1.4 天气预报 . 17 5.1.5 通讯录 . 17 5.2 预警发布 . 18 5.2.1 预警地图

3、. 18 5.2.2 预警列表 . 19 5.2.3 测站预警 . 20 5.2.4 预警反馈 . 20 5.2.5 历史预警 . 21 5.3 水雨情监视 . 21 5.3.1 水雨情监视 . 21 5.3.2 雨情监视 . 22 5.3.3 河道监视 . 28 5.3.4 水库监视 . 32 5.3.5 视频监控 . 34 5.4 应急响应 . 35 5.4.1 响应流程 . 35 5.4.2 响应列表 . 36 山洪灾害监测预警系统建设方案 V1.6 III 5.4.3 响应措施 . 37 5.4.4 响应反馈记录 . 38 5.4.5 历史响应 . 38 5.4.6 灾害情况统计 .

4、39 5.4.7 组织体系 . 40 5.4.8 应急响应指挥 . 40 5.5 数字预案 . 44 5.5.1 预案管理 . 44 5.6 基础信息查询 . 45 5.6.4 基本情况管理 . 46 5.6.4 工情分布管理 . 54 5.6.4 山洪灾害防治体系 . 56 5.7 值班管理 . 60 5.7.1 值班表 . 60 5.7.2 值班记录 . 61 5.7.3 交接班情况 . 62 5.7.4 文件管理 . 62 5.7.5 值班人员管理 . 63 5.8 气象国土信息服务 . 64 5.8.1 天气预报 . 64 5.8.2 卫星云图 . 65 5.8.3 雷达回波 . 66

5、 5.8.4 台风实况 . 66 5.8.5 灾害预警 . 67 5.9 系统管理 . 67 5.9.1 用户管理 . 67 5.9.2 系统管理 . 69 6 附件：短信和无线广播使用说明 . 74 6.1 短信预警 . 74 山洪灾害监测预警系统建设方案 V1.6 IV 6.1.1 前提条件 . 74 6.1.2 短信发送（自动发送） . 75 6.1.3 短信发送（手动发送） . 75 6.2 无线广播 . 76 6.2.1 前提条件 . 76 6.2.2 无线广播（手动发送） . 78 7 常见故障排查 . 79 7.1 山洪软件无法访问 . 79 7.2 地图弹出报错提示 . 81

6、7.3 测站监测数据不正常 . 82 山洪灾害监测预警系统建设方案 V1.6 1 1 术语定义 1.1 简称解释 全称 简称 山洪灾害监测预警系统 系统 山洪灾害监测预警系统管理员用户 管理员 山洪灾害监测预警系统普通用户 用户 实时雨量监测站 雨量监测站 实时水文监测站 水文监测站 XX 公司 公司 以上全称如没有特别说明，在本文档中均以简称代替。 1.2 说明 本操作说明书以 XX 县山洪灾害监测预警系统为例撰写。 1.3 业务角色 管理员 ：负责系统的初始配置。为普通用户进行功能、权限配置。对系统所需要的基础数据进行维护，如机构、角色、权限的初始化维护。 用户 ：系统使用者，使用系统提供

7、功能办理相关业务。 1.4 名词解释 1、阈值：监测数据的临界值。 2、测站编码：是由全国统一编制的，用于标识涉及报送降水、蒸发、河道、山洪灾害监测预警系统建设方案 V1.6 2 水库、闸坝、泵站、潮汐、沙情、冰情、墒情、地下水、水文预报等信息的各类测站的站码。测站编码具有唯一性，由数字和大写字母组成的 8 位字符串，按全国水文测站编码执行。 3、测站名称：测站编码所代表测站的中文名称。 4、河流名称：测站所属河流的中文名称。 5、水系名称：测站所属水系的中文名称。 6、流域名称：测站所属流域的中文名称。 7、经度：测站代表点所在地理位置的东经度，单位为度，保留 6 位小数。 8、纬度：测站代

8、表点所在地理位置的北纬度，单位为度，保留 6 位小数。 9、站址：测站代表点所在地县级以下详细地址。 10、行政区划码：测站代表点所在地的行政区划代码。行政区划代码编码按GB /T 2260 执行。 11、基面名称：测站观测水位时所采用的基面高程系的名称。除特别注明以外，本数据表中存储的关于某一测站的所有高程、水位数值均是相对于该测站基面的。 12、基面高程：测站观测水位时所采用基面高程系的基准面与该水文站所在流域的基准高程系基准面的高差，计量单位为 m，本系统默认为黄海高程。 山洪灾害监测预警系统建设方案 V1.6 3 2 运行环境 2.1 操作系统 Windows 2000, XP，及以上

9、版本操作系统。 2.1 最低配置 CPU： 1GHz 以上 内存： 256MB 以上 显示卡：标准 VGA， 256 色显示模式以上 硬盘： 20G 以上 其它设备：音箱一组 2.3 建议配置 CPU： 2GHz 以上 内存： 512M 硬盘： 40G 剩余空间 1G 显卡： 128M 显存显卡 其它设备：音箱一组 2.4 运行环境 建议使用 IE6.0 及以上 浏览器； 浏览器需要安装 Adobe FlashPlayer10.0 及 以上 Flash 播放插件； 电脑需安装 office2007 及以上办公软件，以便系统中各类表的导出。 山洪灾害监测预警系统建设方案 V1.6 4 3 功能概

10、述 3.1 预警发布服务 3.1.1 预警指标和等级划分 系统对所有监测站实时雨量、实时水位进行分析，根据预警模型指标决定预警等级，雨量站预警指标分为：警戒雨量（准备转移）、危险雨量（立即转移）；水位站分为：警戒水位（准备转移）、危险水位（立即转移）。 当监测站水雨情达到相应临界值时，即产生预警。 乡镇或小流域预警分为准备转移、立即转移。 县预警分为县 1 级、县 2 级、县 3 级、县 4 级，根据全县范围内灾害的面积和 程度确定。 以上预警指标和等级划分由各县根据具体情况确定。 3.1.2 预警流程 预警分为两个阶段：内部预警（对防汛人员和相关责任人）和外部预警（对社会公众）。 其中内部预

11、警指当水位或雨量达到预先确定的水位、雨量值时，系统即自动向设定单位的人员发布预警，一般为水行政主管部门负责人、防汛部门及相关责任人，提醒相关人员做好准备。条件具备的，要求有自动反馈。 外部预警指防汛指挥和调度人员，通过人工干预的方式，通过人工审核后，由计算机向选定的范围内责任人员及公众自动发送相关的预警信息。 当预警产生后，系统在地图上对应的乡镇或小流域图标闪烁或发声，防汛值班人员看到预警后，进行查询核对，并经防汛指挥部会商后确定预警级别和范围，通过多种方式向相关人员发布预警信息，并接收责任人的反馈信息。 出现预警信息后的工作流程（预警状态）可概括为：新预警（出现预警） 内部预警（对防汛人员）

12、 外部预警（对社会公众） 响应启动 响应结束。 山洪灾害监测预警系统建设方案 V1.6 5 3.1.3 包含功能 预警发布服务预警地图、预警列表、测站预警、预警反馈、历史预警等功能。 3.2 水雨情监视 水雨情监视主要用于实时监视水雨情状况，查询统计水雨情信息。系统分为雨情监视、河道监视、水库监视、视频监视四大部分。系统表现方式以 WEBGIS及表格方式为主。 3.2.1 雨情监视 该功能模块主要是对降雨量监测数据提供查询和分析。包括最新雨情、 雨量查询、 降雨量分析、 单站雨量分析、 多站雨量分析、时段降雨量报表、逐日月降雨量报表、逐月年降雨量报表等功能。 3.2.2 河道监视 该功能模块主

13、要是对河道水文监测站监测数据信息查询和分析。包括最新水情、河道水情查询、河道水位示意图、历史同期对比、水位雨量关系图等功能。 3.2.3 水库监视 该功能模块主要是对水库水文监测站监测数据进行查询和分析。包括最新水情、水库水情查询、水库水位示意图、历史同期对比等功能。 3.2.4 视频监控 视频监控功能本期项目建设只提供接口。 山洪灾害监测预警系统建设方案 V1.6 6 该功能由视频实时监测水位，有树形展示与列表展示两种方式表达。树形展示即通过视频实时监控测点，通过视频观测水位的变化情况；列表展示包括视频名称、负责人名称、负责人电话、经度、纬度、地址。 3.3 应急响应 根据预警结果及信息发布

14、情况，各相关部门要启动相应的响应预案。系统跟踪县、乡镇的响应执行情况，直到响应结束。应急响应 服务包括相应流程、相应列表、相应措施、相应反馈记录、历史相应记录、灾害情况统计、组织体系、应急响应指挥等功能模块。其中，应急响应指挥又包含有空间查询、周边分析、动态标绘、地图测量等功能模块。 3.4 数字预案 数字化预案是以地理信息数据、公共安全信息数据、模拟预测模型、决策技术以及相关知识文档为基础，根据各类突发公共事件的不同特性和对应的文本预案，依据突发公共事件预测分析模型的模拟预测和地理信息系统的空间分析，制定科学合理的应急指挥和调度方案。 数字化预案具备风险评估、模拟预测、综合分析、总结评估、培

15、训演练等 功能；能实时查询、快速调用，具有方便直观、快捷高效的特点。 该系统预案管理包括县级预案、乡镇级预案、村预案三级预案。每级预案都包括行政区划名称、预案名称、编制单位、版本、发布单位、发布时间、摘要等各项内容。 3.5 基础信息查询 山洪灾害防御工作需要大量的基础信息支持，基础信息查询主要分为基本信山洪灾害监测预警系统建设方案 V1.6 7 息管理、工情分布管理、山洪灾害防治体系三个服务板块。 基本信息管理包括预警系统简介、行政部门管理、预警部门管理、预警人员管理、行政区划基本情况、山洪灾害影响基本情况、危险区域信息管理、小流域信息管理、历史灾害信息管理、 无线广播分布管理、雨量监测站、

16、水文监测站、河道水位特征值管理、水库水位特征值管理等模块。 工情分布管理包括河道管理、水库分布、堤防分布等功能模块。 山洪灾害防治体系管理：包括泥石流多发分布图、险村险点分布图、危险隐患分布图、抢先撤退路线图、群测群防体系等功能模块。 各个板块的基础信息都具有查询、添加、修改、删除、数据导入导出等功能。 3.6 值班管理 系统为用户提供了值班值守模块，为用户解决了值班表的编排、日常值班所需的值班监视及值班日志记录等功能。值班值守模块包括值班表、值班记录、交接班情况、文件管理、值班人员管理等业务功能。 3.7 气象管理 平台提供实时天气预报、卫星云图、雷达回波、台风实况、灾害预警等各个模块。 3

17、.8 系统管理 系统管理模块分为用户管理和系统管理两个功能模块，其中用户管理包括用户维护、角色维护、权限维护、部门维护等功能，系统管理提供字典维护、数据导入、系统日志、报文记录、视频服务器、数据库维护、等值线颜色设置等功能。 山洪灾害监测预警系统建设方案 V1.6 8 4 系统登录（ 以 XX 县为例说明） 4.1 系统登录 系统部署完成后，由管理员为用户分创建户名和密码，并为用户分配权限。用户访问公司部署人员提供的系统访问域名或 IP 地址访问系统（请用户记录或收藏系统域名或 IP 地址以备下次登录使用），打开系统登录页面。如图 4-1： 图 4-1-1 输入用户名和密码点击登录按钮就可以登

18、录系统 ，可以选择记住用户名和密码，方便下次登录 。用户名和密码是登录系统的唯一口令，请用户自行妥善保管，请勿随便借予他人使用。 当用户填入正确的用户名和密码点击登录之后就会进入系统值班监视界面，该页面向用户提供监视区域内最新预警、最新雨情、降雨量分布图、天气实况、卫星云图、雷达回波等各个模块，如图 4-1-2； 山洪灾害监测预警系统建设方案 V1.6 9 图 4-1-2 系统页面布局分为标题栏、菜单栏、业务功能操作区。系统默认为用户展示值班监视页面。 标题栏展示了系统名称、用户名及用户所在的部门、修改密码功能。 菜单栏为用户显示自己权限所拥有的功能菜单。 用户点击菜单栏菜单后，在业务功能操作

19、区为用户展示相关的业务功能操作。 4.2 说明 从本节开始所有操作均以用户正确登录后系统所展示的页面进行描述。所有功能菜单中功能按钮均以红框框出。 4.3 修改密码 用户首次登录后应该及时修改管理员提供的密码，防止密码被他人盗用。系统为用户提供密码修改功能，点挤系统标题栏左下角的密码修改按钮，如图 4-3-1： 山洪灾害监测预警系统建设方案 V1.6 10 图 4-3-1 弹出密码修改框，用户根据页面提示依次输入旧密码、新密码、再次输入新密码后点击提交按钮，如果系统弹出 “修改密码成功 ”提示窗口，表面密码已经修改成功，用户可以刷新页面后点击标题栏右下角退出按钮退出系统，使用新密码重新登录 山

20、洪灾害监测预警系统建设方案 V1.6 11 5 功能使用说明 5.1 值班监视 值班监视功能页面分为 七 个区域，分别为最新预警、最新雨情、 最新水情、地图预警、天气预报， 卫星云图和通讯录。 为用户提供了日常的值班监视和天气预报功能。 5.1.1 最新预警 最新预警显示最新发生的预警信息，双击某条预警信息后，在地图中将定位到发生预警的地点，并显示详细预警信息。 为用户展示系统根据各监测站资料产生的实时预警，双击左键可以看到系统提供的相关预警信息，如图 5-1-1-1； 图 5-1-1-1 启动响应 ：用户点击启动响应，需要填写预警发布的响应政区、响应等级、山洪灾害监测预警系统建设方案 V1.

21、6 12 启动人、预警备注、相应措施等相关信息，若需增加相应措施，点击左下角增加相应措施，再填写相关措施，点击启动即可启动预警响应，如图 5-1-1-2； 图 5-1-1-2 预警发布 ：用户点击预警发布，填写预警信息详情，包括预警名称、预警政区、预警类型、预警等级、预警状态、预警时间、预警内容等相关信息，选择用短信发送需添加接收人，其中手动添加是用户根据需要填写新的联系人，添加指的是用户添加系统里存盘的已有联系人，然后编辑短信内容进行发送，如图5-1-1-3； 如果用广播发送也需填写接收方信息，同样，其中手动添加是用户根据需要填写新的联系人，添加指的是用户添加系统里存盘的已有联系人，然后编辑

22、内容，发送广播内容，如图 5-1-1-4； 山洪灾害监测预警系统建设方案 V1.6 13 图 5-1-1-3 图 5-1-1-4 相关信息 ：用户点击相关信息，系统为用户提供预警密切相关的实时信息，山洪灾害监测预警系统建设方案 V1.6 14 包括预警信息、进展信息、预案信息、影响村组、撤离路线、预警状态变化，如图 5-1-1-5； 图 5-1-1-5 5.1.2 最新 水 雨情 该模块以列表的形式为用户展示各测站 1 小时、 3 小时、 6 小时、 8 时后 （昨日 8 时至当前时间累计降雨） 的降雨量监测数据 和最新水位数据 ，用户不用去系统内部查询就可以从此获得第一时间采集的数据，如图

23、5-1-2； 山洪灾害监测预警系统建设方案 V1.6 15 图 5-1-2 5.1.3 地图预警 在 GIS 界面上为用户展示已经产生的预警，并以不同图标区分内部预警和外部预警。小灯泡代表外部预警，小方块代表内部预警。用户可以点击图标对预警进行启动响应、预警发布、查看预警相关信息，详情见 5.1.1（最新预警）。 预警地图默认生成昨日 8 时至当前时间累计雨量的等值面图，可以通过勾选等值面进行控制（详见图 5-1-3-1）。勾选雨量柱状图后，可以在地图上展示雨量柱状图，直观对比出各雨量站雨量大小分布情况（详见图 5-1-3-1）。勾选地图点选后，点击雨量测站，弹出窗口可显示雨量测站的详细信息和

24、雨量数据情况（详见图 5-1-3-2）。勾选预警范围，可以查看预警的行政区划的范围。 山洪灾害监测预警系统建设方案 V1.6 16 5-1-3-1 山洪灾害监测预警系统建设方案 V1.6 17 5-1-3-2 5.1.4 天气预报 天气实况：为用户提供实时的天气信息，包括温度、湿度、风力、风向、空气质量、紫外线强弱等实时信 息 ，除此之外，还可以查看未来三天的天气预报、历史天气和天气预警 。如图 5-1-4-1； 图 5-1-4-1 卫星云图：为用户提供实时卫星云图，如图 5-1-4-2； 图 5-1-4-2 5.1.5 通讯录 通讯录 ：为用户提供 通讯录信息的查看和编辑功能 ， 方便对主要

25、联络人的信息管理。 如图 5-1-5； 山洪灾害监测预警系统建设方案 V1.6 18 5-1-5 5.2 预警发布 5.2.1 预警地图 在 GIS 界面上为用户展示已经产生的预警，并以不同图标区分内部预警和外部预警。小灯泡代表外部预警，小方块代表内部预警。用户可以点击图标对预警进行启动响应、预警发布、查 看预警 相关信息、结束预警等操作。 ，详情见 5.1.1.预警发布支持短信发布和无线广播发布。如图 5-2-1-1 与 5-2-1-2； 图 5-2-1-1 山洪灾害监测预警系统建设方案 V1.6 19 5-2-1-2 5.2.2 预警列表 以数据列表的形式将以产生的预警展示出来，并为用户提

26、供增加、查询、查看、发布、结警、转为外部预警、启动响应等功能。如图 5-2-2： 图 5-2-2 山洪灾害监测预警系统建设方案 V1.6 20 5.2.3 测站预警 向用户提供测站信息、预警时间、预警类型、预警等级、预警内容等信息，用户可自行查询、查看和删除列表信息。如图 5-2-3： 图 5-2-3 5.2.4 预警反馈 系统提供对使用短信方式发布预警信息的短信记录及预警接收人反馈信息查询功能，提供对已发短信的删除功能，如图 5-2-4： 图 5-2-4 山洪灾害监测预警系统建设方案 V1.6 21 5.2.5 历史预警 历史预警提供对已发布预警信息的查询、查看功能，以列表形式对数据进行展示

27、。如图 5-2-5： 图 5-2-5 5.3 水雨情监视 5.3.1 水雨情监视 水雨情监视为用户提供了实时水雨情监视功能，实时采集各监测站的监测数据，并以颜色区分监测站类型。用户可以第一时间从此处了解实时水雨情数据。如图 5-3-1； 山洪灾害监测预警系统建设方案 V1.6 22 图 5-3-1 5.3.2 雨情监视 雨情监视主要为 用户提供雨情监视数据及统计分析功能。主要包括最新雨情、雨量查询、降雨量分析、 单站雨量对比、 多站雨量对比、雨量报表等功能。如图：5-3-2 图 5-3-2 山洪灾害监测预警系统建设方案 V1.6 23 5.3.2.1 最新雨情 最新雨情以列表展示，并为用户提供

28、了监测数据的增加的功能。可以查询按8 时后、 1 小时、 3 小时、 6 小时、 12 小时、 24 小时等时段进行查询如图 5-3-2-1。 图 5-3-2-1 5.3.2.2 雨情查询 为用户提供实时雨情查询数据。提供数据列表和柱状图两种方式向用户展示雨情查询信息，用户可以按测站、乡镇、流域三个选项选择任何一个设定时段查询雨量站数、每日降雨量、当月合计雨量等信息。如图 5-3-2-2 山洪灾害监测预警系统建设方案 V1.6 24 图 5-3-2-2 5.3.2.3 降雨量分析 为用户提供降雨量的等值面、等值线分析。系统提供对过去 24 小时、 48 小时、近 10 天、近 20 天、近 3

29、0 天、自定义时间的降雨量进行等值线等值面分析，并且能够自定义等值面等值线计算参数。如图 5-3-2-3； 图 5-3-2-3 山洪灾害监测预警系统建设方案 V1.6 25 5.3.2.4 单 站雨量 分析 单站雨量分析 为 用户提供 单个测站的降雨量变化值 。用户选中要 查看 的监测站点，选择 时间类型、分析时段 后点击查询按钮，系统就会为用户生成统计 报表 。如图 5-3-2-4. 图 5-3-2-4 5.3.2.5 多站雨量对比 多站雨量对比为用户提供多个站点之间降雨量值的对比。用户选中要对比的各监测站点，选择要对比的月份和年份之后点击查询按钮，系统就会为用户生成统计图。如图 5-3-2

30、-5： 山洪灾害监测预警系统建设方案 V1.6 26 图 5-3-2-5 5.3.2.6 时段降雨量报表 以列表的方式展示降雨量数据，并提供数据导出功能。如图 5-3-2-6： 图 5-3-2-6 山洪灾害监测预警系统建设方案 V1.6 27 5.3.2.7 逐日 月 降雨量报表 以列表的方式展示测站 当月 每日降雨量数据，并提供数据导出功能。如图5-3-2-7： 图 5-3-2-7 5.3.2.8 逐月年降雨量报表 以列表的方式展示测站年月降雨量数据，并提供数据导出功能。如图 5-3-2-8: 山洪灾害监测预警系统建设方案 V1.6 28 图 5-3-2-8 5.3.2.8 历史同期对比 历

31、史同期对比分析 为用户提供 多个测站的降雨量多年历史同期的对比分析 。用户选中要 查看 的监测站点，选择 多个年份、分析时段 后点击查询按钮，系统就会为用户生成统计 报表和对比柱状图 。如图 5-3-2-8. 5-3-2-8 5.3.3 河道监视 5.3.3.1 最新水情 最新水情为用户提供最新的河道水位监测站实时监测数据展示。 同时， 当一些人工报汛的监测站数据无法实时对接到系统时，最新水情提供对这些监测站数据的插入修改操作，以便系统能够完整的掌握所有监测站数据，并为用户提供了监测数据的增加、修改、查询、查看、导出功能。如图 5-3-3-1： 山洪灾害监测预警系统建设方案 V1.6 29 图

32、 5-3-3-1 5.3.3.2 河道水情查询 为用户提供实时水情查询数据。用户可以通过监测站名称、开始时间、结束时间等条件对河道 水情 数据进行查询，并能够查询、查看河道水位流量关系。如图 5-3-3-2-1 与图 5-3-3-2-2： 图 5-3-3-2-1 山洪灾害监测预警系统建设方案 V1.6 30 图 5-3-3-2-2 5.3.3.3 河道水位示意图 以直观的模型为用户展示个河道水位数据。用户选择要查询、查看水文监测站和水文数据的起始截至时间后点击查询之后，就会在示意图中显示相应测站的水位。如图 5-3-3-3： 图 5-3-3-3 山洪灾害监测预警系统建设方案 V1.6 31 5

33、.3.3.4 历史同期对比 为用户提供 河道水位监测站多年历史水位和流量的对比分析， 以数据列表和流量过程线的形式进行数据对比展示。用户选择一个水文监测 站和年度，系统会自动对选中年度数据进行查询分析，将结果展示给用户。如图 5-3-3-4： 图 5-3-3-4 5.3.3.5 水位雨量关系图 为用户提供任意时段降雨量和水位的关系。以水位雨量关系曲线图的形式进行数据对比展示。用户选择一个水文监测站和时段，系统会自动对选中时段数据进行水位雨量对比，将结果展示给用户，如图 5-3-3-5： 山洪灾害监测预警系统建设方案 V1.6 32 图 5-3-3-5 5.3.4 水库监视 5.3.4.1 最新

34、水情 最新水情为用户提供最新的水库水位监测站实时监测数据展示。 同时， 当一些人工报汛的监测站数据无法实时对接到系统时， 最新水情提供对这些监测站数据的插入修改操作，以便系统能够完整的掌握所有监测站数据。为用户提供了监测数据的增加、修改、查询、查看、导出功能。如图 5-3-4-1： 图 5-3-4-1 5.3.4.2 水库水情查询 为用户提供实时水情查询数据。用户可以通过监测站名称、开始时间、结束时间、水情条件、水位值等条件对数据进行查询。并提供水位和蓄水量关系图。如图 5-3-4-2： 山洪灾害监测预警系统建设方案 V1.6 33 图 5-3-4-2 5.3.4.3 水库水位示意图 以直观的

35、界面为用户展示个水库水位数据。用户选择要查询、查看水文监测站和任意设定时段后点击查询之后，就会在示意图中显示相应测站的水位，系统还提供查询数据的列表展示方式。用户点击左侧列表中的数据，右侧模型中的水位高度会随之产生位置变化。如图 5-3-4-3： 山洪灾害监测预警系统建设方案 V1.6 34 图 5-3-4-3 5.3.4.4 历史同期比对 为用户提供 水库水位监测站多年历史水位和蓄水量的对比分析 ，以对比过程曲线图和数据列表的形式进行数据对比展示。用户选择一个水文监测站和对比年份，系统会自动对选中年度及选中年度数据进行分析对比，将结果展示给用户。如 图 5-3-4-4： 图 5-3-5-4

36、5.3.5 视频监控 为用户提供测点实时视频监测，可读取实时水位值，以树形展示和列表展示两种方式向用户展示。可以选中树形展示中树的一个节点，单击鼠标右键，在弹出的菜单中对数据进行操作。如图 5-3-5. 山洪灾害监测预警系统建设方案 V1.6 35 图 5-3-5 5.4 应急响应 用户点击菜单栏中应急响应菜单，打开应急响应功能模块的所有菜单，如图5-4： 图 5-4 5.4.1 响应流程 将应急响应流程以流程图的形式为用户展示出来，应急响应流程分为一般情山洪灾害监测预警系统建设方案 V1.6 36 况和突发情况。一般情况主要是为了满足平时处理应急响应的流程，突发情况是为了满足发生重大突发事件

37、是处理应急响应的流程。如图 5-4-1-1 和图 5-4-1-2： 图 5-4-1-1 图 5-4-1-2 5.4.2 响应列表 将已启动的响应信息展示出来，用户可以在此处对响应进行反馈、实施措施、结束、编辑查询、查看等操作。如图 5-4-2； 山洪灾害监测预警系统建设方案 V1.6 37 图 5-4-2 5.4.3 响应措施 向用户展示应急响应级别、时间、启动人、响应部门、响应措施等信息。用户可以对 信息进行删除、修改、查询、查看等操作。如图 5-4-3； 图 5-4-3 山洪灾害监测预警系统建设方案 V1.6 38 5.4.4 响应反馈记录 将 “响应列表 ”模块中填写反馈信息进行展示，用

38、户可以对反馈信息进行修改、查询、删除等操作。如图 5-4-4； 图 5-4-4 5.4.5 历史响应 将已处理结束的响应进行展示，包括预警名称、预警时间、预警等级、相应政区、相应等级、开始时间、结束时间、启动人、备注等信息，用户可对信息进行查询、查看操作。如图 5-4-5； 山洪灾害监测预警系统建设方案 V1.6 39 图 5-4-5 5.4.6 灾害情况统计 对已发生灾害所造成的人员伤亡、经济损失进行列表展示，包括灾害发生时段、上报时间、死亡人数、失踪人数、倒塌房屋、灾情描述等信息，用户可以对系统信息进行增加、修改、查看、删除、查询等操作。如图 5-4-6： 图 5-4-6 山洪灾害监测预警

39、系统建设方案 V1.6 40 5.4.7 组织体系 以树形架构图片的形式将应急响应体系进行展示。如图 5-4-7： 图 5-4-7 5.4.8 应急响应指挥 5.4.8.1 空间查询 对地图图层资源进行查询，用户可以指定要查询的图层数据。在名称输入框中输入要查询的资源，然后选择要查询的图层，点击查询按钮，系统就会在查询结果展示区域为用户分页展示查询到的数据，并在地图上对满足条件的数据进行绘制，系统支持模糊查询。如图 5-4-8-1： 山洪灾害监测预警系统建设方案 V1.6 41 图 5-4-8-1 5.4.8.2 周边分析 以某点坐标为中心，以用户填写的半径数据为半径，对该点周围的地图图层进行

40、分析，将分析结果绘制到地图上。该点可以是已产生的预警坐标中心点，也可以是用户自选点。用户选中一个预警，或者选择自选方式选择一个坐标点，填写分析半 径，并选中要分析的地图图层，单击 “开始分析 ”按钮后。系统会将分析出的结果展示到数据列表处，同时将分析出的结果在地图上进行绘制。点击 “开始播报 ”按钮，会对列表中的数据进行逐一语音播报。如图 5-4-8-2： 山洪灾害监测预警系统建设方案 V1.6 42 图 5-4-8-2 5.4.8.3 动态标绘 提供标绘功能，用户可以使用动态标绘功能在地图上绘制军标、箭头、文字、图标等元素。 并可将已标绘的信息保存下来，还可以将标绘的元素协同给其它用户进行展

41、示。用户选择要绘制的元素图标，在地图上单击即可绘制。并可对已绘制的元素进行编辑、删除、保存、协同等操作。标绘保存后 ，可以在标绘管理页对已保存标绘进行重新加载、删除等操作。如图 5-4-8-3： 山洪灾害监测预警系统建设方案 V1.6 43 图 5-4-8-3 协同流程：用户在地图上绘制完要标绘的元素后，点击 “协同 ”按钮，在弹出的对话框中选择要协同的在线用户对象，单击 “确定 ”按钮，该用户即可看到你标绘的元素。 5.4.8.4 地图测量 提供基于地图的距离和面积测量。点击右侧 “距离测量 ”或 “面积测量 ”按钮，在地图上绘制要测量的区域，对地图进行测量，将结果显示在页面右下角处。如图

42、5-4-8-4： 山洪灾害监测预警系统建设方案 V1.6 44 图 5-4-8-4 5.5 数字预案 5.5.1 预案管理 对预案进行数字化管理，可以是用户方便的查询和管理预案。预案管理分为县、乡、村三级。用户可以对预案进行增加、修改、查询、查看、删除、查询等操作。系统支持对预案进行全文检索和树形结构展示功能，方便用户查询检索和查询、查看预案。需要注意的是，用户在导入数字预案时，导入的预案必须是标准的经过结构化的 Word 文档。如图 5-5-1： 山洪灾害监测预警系统建设方案 V1.6 45 图 5-5-1 5.6 基础信息查询 用户点击菜单栏基础信息查询菜单，打开基础信息功能模块的所有菜单

43、，如图 5-6： 图 5-6 山洪灾害监测预警系统建设方案 V1.6 46 5.6.4 基本情况管理 5.6.4.1 简介 用文字的方式为 用户展示本县的基本情况。 5.6.4.2 行政区划管理 用列表形式展示行政区划名称和行政区划代码。如图 5-6-4-2. 图 5-6-4-2 5.6.4.3 预警部门管理 管理本辖区各村镇预警部门的详细信息，可以对预警 部门 信息进行增加、删除、修改、查看、查询、导出等操作。如图 5-6-4-3： 山洪灾害监测预警系统建设方案 V1.6 47 图 5-6-4-3 5.6.4.4 预警人员管理 管理本辖区各村镇预警人员的详细信息，可以对预警人员信息进行增加、

44、删除、修改、查询、查看、导出等操作。如图 5-6-4-4： 图 5-6-4-4 山洪灾害监测预警系统建设方案 V1.6 48 5.6.4.5 行政区划基本情况 对乡镇基本信息进行管理，如乡镇的土地面积、耕地面积、总人口、家庭户数、房屋数、资料截止日期等信息，可以对这些信息进行增加、修改、删除、查询、查看、导出等操作。如图 5-6-4-5： 图 5-6-4-5 5.6.4.6 山洪灾害基本情况 对各乡镇的行政村组历史山洪灾害信息进行管理，如历史洪水线下人口、历史洪水线下家庭、历史洪水线下房屋、历史洪水线下农田、可能受山体滑坡与泥石流影响人口、可能受山体滑坡与泥石流影响家庭、可能受山体滑坡与泥石流

45、影响房屋、资料截止日期等信息进行管理，可以对这些信息进行增加、修改、删除 、查询、查看、导出等操作。如图 5-6-4-6： 山洪灾害监测预警系统建设方案 V1.6 49 图 5-6-4-6 5.6.4.7 危险区域信息管理 对辖区内危险区域信息进行管理，如危险区代码、危险区行政区划、危险区名称、区内人口、区内房屋等信息。可以对这些信息进行增加、修改、删除、查询、查看、导出等操作。如图 5-6-4-7。 图 5-6-4-7 山洪灾害监测预警系统建设方案 V1.6 50 5.6.4.8 小流域信息 对辖区内的小流域信息进行管理，如小流域的名称、小流域代码、流域面积、河长河道比降、河源位置、河口位置

46、等信息，可以对这些信息进行增加、修改、删除、查询、查看、导出等操作。如图 5-6-4-8： 图 5-6-4-8 5.6.4.9 历史灾害信息 对辖区内过去发生的历史灾害信息进行记录，如发生行政区划名称、发生时间、灾情描述等信息。可以对这些信息进行增加、修改、删除、查询、查看、导出等操作。如图 5-6-4-9： 山洪灾害监测预警系统建设方案 V1.6 51 图 5-6-4-9 5.6.4.10 无线广播管理 对辖区内无线广播信息进行管理。可以对无线广播信息进行增加、修改、删除、查询、查看、导出等操作。如图 5-6-4-10： 图 5-6-4-10 山洪灾害监测预警系统建设方案 V1.6 52 5

47、.6.4.11 雨量监测站 管理辖区内雨量监测站信息，系统分别使用地图和列表方式对雨量监测站信息进行展示。用户可以使用列表中功能按钮对雨量监测站信息进行管理，也可以在树形展示鼠标 “右键 ”单击树形目录，在弹出的菜单中对其进行管理。菜单提供的阈值管理可以对每个监测站的阈值进行管理，短息管理可以对监测站每个阈值需要发送的短信接受者进行管理。如图 5-6-4-11： 图 5-6-4-11 5.6.4.12 水文监测站 管理辖区内水文监测站信息，系统分别使用地图和列表方式对水文监测站信息进行展示。用户可以使用列表展示中功能按钮对雨量监测站信息进行 管理，也可以在树形展示鼠标 “右键 ”单击树形目录，

48、在弹出的菜单中对其进行管理。菜单提供的阈值管理可以对每个监测站的阈值进行管理，短息管理可以对监测站每个阈值需要发送的短信接受者进行管理。如图 5-6-4-12： 山洪灾害监测预警系统建设方案 V1.6 53 图 5-6-4-12 5.6.4.13 河道水位站特征值管理 对辖区内河道水位特征值信息进行管理，包括测站名称、左堤高程、右堤高程、警戒水位、警戒流量、保证水位、保证流量等信息。可以对河道水位特征值信息进行增加、修改、删除、查询、查看等操作。如图 5-6-4-13： 图 5-6-4-13 5.6.4.14 水库水位特征值管理 对辖区内水库水位特征值信息进行管理，包括测站名称、水库类型、校核

49、洪山洪灾害监测预警系统建设方案 V1.6 54 水位、设计洪水位、正常高水位、死水位、总库容等信息。可以对水库水位特征值信息进行增加、修改、删除、查询、查看等操作。如图 5-6-4-14： 图 5-6-4-14 5.6.4 工情分布管理 5.6.4.1 河道分布 对辖区内分布的河流进行管理。如河流名称、河流编码、河源位置、长度、流域面积、流域内人口、洪水最大安全泄量、洪水平均传播时间等信息进行管理。用户可以在列表展示中使用功能按钮对数据进行增加、删除、修改、 查询、查看、导出等操作，也可以选中树形展示中树的一个节点，单击鼠标右键，在弹出的菜单中对数据进行以上操作。如图 5-6-4-1： 山洪灾

50、害监测预警系统建设方案 V1.6 55 图 5-6-4-1 5.6.4.2 水库分布 对辖区内分布的水库信息进行管理。如水库名称、水库编码、水库所在位置、建设年份、库容、蓄水位、汛限水位、集水面积等信息进行管理。系统提供了树形和列表两种方式对数据进行展示。用户可以在列表展示中使用功能按钮对数据进行增加、删除、修改、查询、查看、导出等操作，也可以选中树形展示中树的一个节点，单击鼠标右键，在弹出的菜单中对数据进行以上操作。如图 5-6-4-2： 图 5-6-4-2 山洪灾害监测预警系统建设方案 V1.6 56 5.6.4.3 堤防分布 对辖区内分布的堤防信息进行管理。如堤防名称、堤防编码、起点位置
