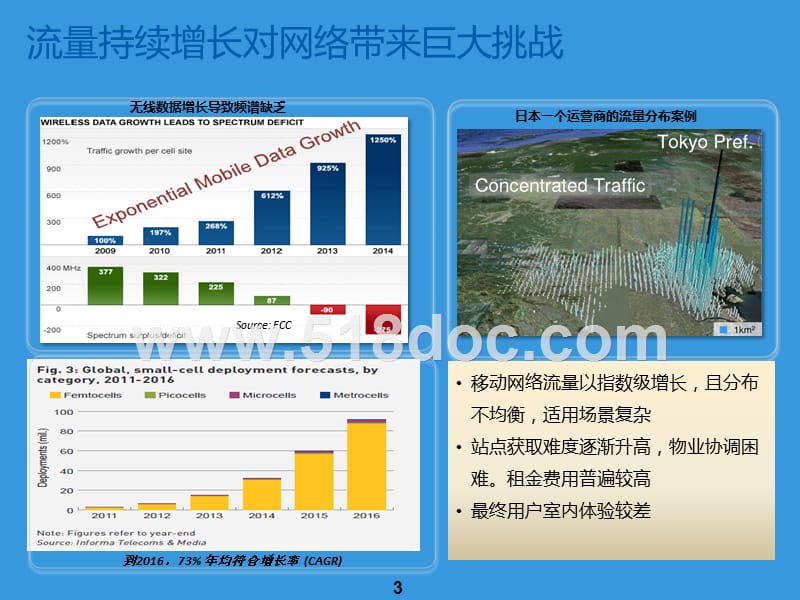

1、一体化微基站解决方案,目 录,Small Cell网络部署必要性分析一体化微站解决方案LTE-A Relay解决方案Nanocell解决方案,流量持续增长对网络带来巨大挑战,3,到2016，73% 年均符合增长率 (CAGR),Source: FCC,日本一个运营商的流量分布案例,移动网络流量以指数级增长，且分布不均衡，适用场景复杂站点获取难度逐渐升高，物业协调困难。租金费用普遍较高最终用户室内体验较差,无线数据增长导致频谱缺乏,容量提升方法与挑战,传统宏站作为基本覆盖层Hetnet组网Pico RRU/一体化微站/Relay补热Femto Site,频谱,基站,频谱利用率,增加站点规模,倍容

2、量10基站增长10频谱增长10频谱效率增长,Dynamically select an appropriate cell to bear the service according to cell load & capability,传输资源获取难,1,天线架设复杂,站址获取不容易,如何快速部署实现补盲补热,4,基站小型化是运营商减少站址租赁，快速建网的有效措施,宏站工程实施面临的诸多挑战,如何有效解决这些问题呢？,遵从3GPP协议, 支持良好的 QoS保障机制支持各种业务省电，终端电池寿命长作为 HetNet 的一部分，明确定义了切换流程，可与宏网紧密协作具备宏网小区一样的安全协议授权的频段

3、，干扰可控,非授权频段、易于扩容宽带、吞吐量大WiFi 终端用户多,6,无 QoS 保障难以支持语音业务WiFi 终端电池寿命短移动性有限，且难以与宏网互操作安全性差干扰不可控,仅仅靠WiFi?,ZTE 推荐 Small Cell 解决方案，集成 WiFi 的 Small Cell 作为可选方案。,Small Cell应用场景,BBU,RRU,Small Cell 场景1:加强宏站中的盲点覆盖,Small Cell 场景3:办公大楼窗户区域的定向覆盖,宏站宏站保障大范围覆盖,Small Cell 场景 2:两个宏站之间边缘区域的盲点覆盖,Small Cell 场景 4:在非密集区域部署Smal

4、l Cell，节约成本,Small Cell 场景5:办公大楼的室内覆盖,宏站,部署LTE Small Cell方案，有助增强各应用场景下的容量或覆盖，提升网络质量，节约部署成本,Smallcell分类,家庭基站(about 20mW),Coverage,4 user,32user,Capacity,20m,100m,200m,64user,宏站(about 80W),2000m,10000m,室内,室外,企业级Femto(about 200mW),微基站(about 10W),企业,9,室内场景的 Small Cell 需求分析,企业&公共区域室内部署重点需求,目 录,Small Cell网

5、络部署必要性分析一体化微站解决方案LTE-A Relay解决方案Nanocell解决方案,XXX一体化微基站BS8912 T2600,BS8912 T2600:D频段一体化微基站，支持TDL单模， 支持天线一体化，主要应用于D频段室外深度覆盖、补盲补热、快速建站场景,BS8912 T2600,设备尺寸：360mm*230mm*110mm重量：10公斤发射功率：5W 2通道天线：一体化天线（天线增益10dB）或外接2通道天线频段：D频段供电：220V交流或 -48V直流传输接口： 1个GE电口、2个GE光口,设备情况,补热场景,室外覆盖室内场景,补盲场景,一体化微站安装应用场景六运小区基站,组网

6、示意,设备外形,一体化微站降低建设难度,一体化微站集成天线、基带和射频单元，体积小，支持挂墙和抱杆安装方式，采用交流/直流供电方式，便于工程快速施工，可在室外补盲/补热、室外覆盖室内等场景部署。,XX部署一体化微站情况,设备型号：ZXSDR BS8912设备尺寸：360mm*230mm*110mm重量：10公斤发射功率：5W 2通道天线：国人射灯型伪装天线（增益12.5dB）频段：D频段供电：220V交流或 -48V直流传输接口： 1个GE电口、2个GE光口,设备情况,XX紫来大街微站采用XX一体化设备ZXSDR BS8912，站址位于密集小区，采用站高仅5米的公共监控设施建站，单扇区覆盖正北

7、方向的紫来大街及居民小区。,覆盖情况简介,XX一体化微站覆盖,覆盖主瓣到200多米，RSRP仍在-108dBm,上图表示一体化微站在紫来大街所覆盖的一个扇区范围，测试点在这个覆盖范围内选取。最远点定点16距离微站230m，障碍物最多点定点10离微站180m。,紫来大街定点上传下载测试结果,测试方位图,测试结果,一体化微站XX测试总结,定点10测试结果：,XX市区的测试地点地形及其复杂，上图中橙色线连接了站点天线与定点10测试点的直线距离，可以看出这个点和基站中间隔了3栋楼房，在多重障碍之下，RSRP仍然达到-116dBm，下载速率达到8.74M/s,说明一体化基站方案可以有效解决类似XX东区紫

8、来大街这种样本的区域。,17,一体化微站XXX试点案例,覆盖场景介绍：微站覆盖的区域为XXX六运小区的部分区域，基站位于雪龙酒店上，酒店东边是一个小花园，周围为密集的居民楼宇，小花园及周边为LTE覆盖盲区，区域内的室内场景主要星辰大厦、七天酒店、居民楼、兰州拉面馆、士多店等，该区域也是话务热点区域。,18,覆盖场景介绍：柳州BRT沿线由于周围宏站覆盖不足，信号弱场比较严重，BRT线属于高话务热点区域，采用XXBS8912一体化微站用于BRT主线4G信号覆盖和热点吸收。充分发挥和利用了，一体化微站体积小、重量轻、集成化天线、安装灵活、站址需求不高等特点，实际站点安装于BRT公交车站台棚顶。部署后

9、，覆盖及容量吸收效果提升明显,微站应用前BRT沿线覆盖情况,微站应用后BRT沿线覆盖情况,一体化微站柳州BRT沿线应用案例,19,覆盖场景介绍：XXX现代家具七楼移动办公室楼顶安装了一个宏站，但是由于采用的美化天线，加上受到楼顶的阻挡，故七楼办公室内非天线正对方向以及靠近中间走廊的覆盖不是特别好。而旁边的大自然酒店的扇区由于方位角原因，也不能有效覆盖移动办公室。在XXX现代家具七楼移动办公室内安装了一个微基站，有效增强了办公室的覆盖，用微基站做室内覆盖补盲。,一体化微站XXX室内覆盖应用案例,微站开启/关门SINR分布图,微站关闭/关门SINR分布图,微站部署点示意图,一体化微站总结,Desc

10、ription of the contents,XX一体化微站解决方案可以有效补盲补热，即便在站址高度不高的情况下，也可以达到很好的覆盖；,XX一体化微站设备体积小、重量轻、集成化天线、安装灵活、站址需求不高等特点，部署后，覆盖及容量吸收效果提升明显；,XX一体化微站解决方案可以有效解决天线架设复杂、位置受限等问题，其可以架设在路灯，监控，公交等公共设施；,针对4G一期网络工程中的盲点、热点，采用一体化微站解决方案，具有施工快，迅速提升用户体验的特点；,3/4G时代要求立体覆盖，以宏覆盖+线覆盖+点覆盖+室内覆盖构建城市立体网络。随着4G网络的迅速部署，点覆盖成为网络后期部署的点睛之作。,一体

11、化微站应用场景推广,类似机场候机大厅、剧院、戏院、咖啡厅，CBD商圈等区域场景业务需求量大；但在网络部署时将不得不面临进场困难、施工条件受限等诸多难题；一体化微站简化安装条件及配套要求，可快速满足区域补盲、补热需求！在完成主城区连续覆盖后，仍会存在如紫来大街这种盲点、热点区域存在覆盖盲区，我们应本着以终为始的信念深入优化网络，建设精品网络，力求完美！,候机大厅,剧院戏院,咖啡厅,CBD商圈,目 录,Small Cell网络部署必要性分析一体化微站解决方案LTE-A Relay解决方案Nanocell解决方案,Small cell设备要实现大规模部署，传输资源将成为部署瓶颈，如何解决传输资源受限

12、问题，为Small cell设备快速大规模部署奠定基础？,Relay不需要机房，不需要传输，不需要GPS，只需要电源配套即可开通，简单易行，低成本实现快速补盲,挑战,Relay“一线通”,Wireless link connection,eNodeB,Relay Node,Relay Node,Relay实现无线回传一线通,Relay “一线通”特点，解决传输受限，为Small cell设备快速低成本部署奠定基础,LTE-A Relay技术原理,LTE-A Relay采用L3 中继方案，避免直放站（L1 Relay）带来的低噪抬升、收发隔离度要求高、同步困难等问题。3GPP协议对带内Relay

13、（Type1）进行了标准化。 带内Relay分为回传链路（Un口）和接入链路（Uu口），3GPP协议通过时分复用方式，定义RN子帧配比实现Un和Uu口的同频。Type1 Relay，带内Relay，独立小区ID，BS8912R T1900/T2600，已商用;Type1a Relay，带外Relay，独立小区ID，BS8924 T1926，年底推出。XXX推出的Relay方案，是完全按照3GPP标准定义TE-A带内Relay开发的。,BS8912R T1900/T2600 F/D频段一体化relay微基站，支持TDL单模， 支持天线一体化，主要应用于有线传输缺失场景下的补盲、覆盖扩展和延伸,B

14、S8912R T1900/T2600,XXXRelay基站BS8912R T1920/T2600,Relay,LTE-A Relay网络架构,eNB,Relay-UEs MME,Relay GW,UE,Donor NBfunction,Relay-UEsSGW/PGW,User UEsSGW/PGW,E-UTRAN Uu (UE),E-UTRAN Un (Relay),S1-U (Relay),S1-MME (Relay),S11 (Relay),User-UEs MME,S1-C (UE),S1-U (UE),DeNB,Relay Network Elements,UE Network El

15、ements,UE S1 Path,S11 (UE),Relay,核心网新增配置的Relay部署方案,eNB,Relay GW,UE,Donor NBfunction,Relay-UEsSGW/PGW,User UEsSGW/PGW,E-UTRAN Uu (UE),E-UTRAN Un (Relay),S1-U (Relay),S11 (UE),Relay/User-UEs MME,S1-U (UE),DeNB,Relay Network Elements,UE Network Elements,UE S1 Path,S1-MME (Relay),S11 (Relay),S1-C (UE),核

16、心网新增配置，不升级或改造现网核心网，且无需新增设备； 只需要对DeNB所归属的MME新增配置，为Relay的IMSI设定xGW地址（同DeNB业务IP）； 核心网组网时，需要打通S11-Relay到PTN的路由；由中移研究院牵头的整体方案，正准备在现网验证。,DeNB集成Relay接入鉴权功能的部署方案,无需升级或改动现网核心网，且无需新增设备； 负责RN接入的Relay-MME和负责RN鉴权的Relay-HSS，集成在DeNB中； Relay的接入鉴权流程在RN-DeNB间完成，无需升级、改造、新增配置现网核心网，也无需新增硬件。,Relay,eNB,Relay GW,UE,Donor N

17、Bfunction,Relay-UEsSGW/PGW,User UEsSGW/PGW,E-UTRAN Uu (UE),E-UTRAN Un (Relay),S1-U (Relay),S1-MME (Relay),S11 (Relay),User-UEs MME,S1-C (UE),S1-U (UE),DeNB,Relay Network Elements,UE Network Elements,UE S1 Path,S11 (UE),Relays MME,Relays HSS,无需核心网升级的Relay Node Server（RNS）创新方案,RNS方案，Relay-MME和UE-MME分离

18、，HSS分离； RNS不需要现网核心网升级，且与现网核心网无连接； 采用RNS方案对现网核心网无影响。无需核心网升级的RNS部署方案在天津现网已验证。,Relay,eNB,Relay GW,UE,Donor NBfunction,Relay-UEsSGW/PGW,User UEsSGW/PGW,E-UTRAN Uu (UE),E-UTRAN Un (Relay),S1-U (Relay),S1-MME (Relay),S11 (Relay),User-UEs MME,S1-C (UE),S1-U (UE),DeNB,Relay Network Elements,UE Network Eleme

19、nts,UE S1 Path,S11 (UE),Relay Node Server,Relays MME,Relays HSS,XXX外场relay试点案例,覆盖场景介绍： 位于XXX市区石牌桥，周围测试场景以多层居民楼和高层写字楼和一般商铺等建筑物为主，楼层范围在8-30层左右、属于密集城区场景，由于遮挡严重，造成左上图示的街道及临街商铺覆盖弱场。引入relay，在不需要有线传输下快速布站解决补盲。,天津Relay站点是业内第一个商用站点，对TD-LTE Small Cell产业链的完善作出了巨大贡献。,注：测试规范依据中移集团研究院下发的 “BLST 1-3-1Relay外场测试规范v3.

20、1.0_2013.11.4”进行，新增部分内容也按照集团的要求进行。,Relay商用测试内容,31,天津南开区白堤路和航海道交界东南片区的馨名园和新园村存在着覆盖盲区，确定在汉庭酒店上建设Relay对覆盖空洞进行补盲；根据Relay站点宏站信号强度，确定南开35幼的3扇区为宿主小区，天面高度50m；南开35幼宿主宏站和回传天线相距400m左右，视距传输。Un口回传链路SINR=12dB，MCS=21， Un口下行流量约15Mbps。,回传天线,宿主宏站,Relay设备,Relay汉庭酒店站点介绍,32,Relay商用测试结论,Relay应用带来的流量提升，既体现在室外覆盖的流量明显提升上，在室

21、内弱场覆盖提升效果更为明显，流量增益最大至280%,Relay和宏站一样正常支持LTE业务，包括CSFB功能，CSFB终端主被叫业务正常,Relay下的用户面时延和控制面时延，相对宏站用户面时延增加约30ms，控制面时延增加约12ms，对常用基本业务（如语音、网页、FTP等）的用户感知度无明显影响,XXRelay组网支持采用真实商用核心网和采用RNS两种方案，性能相当，没有本质差异。在Relay推广应用中可以结合核心网实际情况（例如是否需要升级支持Relay），灵活选用,33,覆盖增强和流量提升高达280%,CSFB呼通率100%,附加时延对用户感知无影响,Relay部署无需核心网升级,Rel

22、ay部署建议,34,本次商用测试有效证明了Relay在城区居民区“室外&室内”补盲场景下的应用效果,建议在传输无法到位的典型盲区应用场景推广，包括：传输无法铺设或者宏站站址物业难以协调的场景，采用Relay“一线通”快速部署；城区由于高楼遮挡导致的阴影盲区，采用Relay实现信号转弯；2G直放站站点，叠加Relay实现4G深度覆盖；郊区、农村等场景，采用Relay实现覆盖延伸和扩展；适合薄覆盖的补盲场景。,Relay建站流程,网优人员“勘盲”密集城区在部署完规划好的宏站后，往往仍会存在覆盖空洞（RSRP在 -110dbm以下），评估此空洞面积有多大，用户容量（流量和用户数）需求有多少，确定是否

23、适合部署Relay。网规人员“选址”在盲区周围找可以建设Relay的站址（只要能提供电源供电和建抱杆的位置即可，无需机房和有线传输），在各候选站址上勘察周围宏站信号是否唯一且回传链路的在15dB以上。建设人员“勘站”在完成选址后，由专业的建设设计人员再到现场，核实细节，包括与站址物业的沟通；设计人员“设计”设计需要考虑回传天线和接入天线的位置差异，为回传天线或接入天线与Relay母体之间预留出足够长的射频线，以便满足达到最佳效果的安装位置。工程人员“建设” 由专业的工程人员带齐建站物料，到站址，按照标准的安装流程完成站点建设。服务人员“开通”由经过Relay设备厂家培训的工程服务人员，对Rel

24、ay站点进行配置和调试，完成开通。开通标志是Relay小区正常建立，UE可以正常接入，且业务正常。 网优人员“优化”由于在原有的网络覆盖中增加了一个新的小区，可能仍会存在覆盖不足，或者出现重叠覆盖过大、邻区关系变化等新问题，需要网优人员调整Relay功率、接入天线、邻区关系等网优参数，甚至相邻宏站的参数等，进行二次优化。,目 录,Small Cell网络部署必要性分析一体化微站解决方案LTE-A Relay解决方案Nanocell解决方案,Nanocell 企业级Femto&WiFi,Small Cell 接入网络,CN网络,3GPP AAA/HSS,AG,Macro BS,HMS,S-GW,

25、P-GW,MME,S1-C,S1-U,DCS,iAMS,AAA/HSS,EMS,BOSS,Radius,TR-069,Public backhaul,NanoCell,NanoCell,NanoCell,CORBA,IKE&IPSec,SeGW,S1-C,NMS,Call Center,SOAP,S1,S1,X2,X2,S1,Gn,S1,Backhaul option:ADSL2+/VDSL2FTTX/PONMetro EthernetPTNEtc.,Network Service Provider,Operator,LTE,LTE,AC/BRAS,DNS/DHCP,Internet,PDG/

26、ePDG,BOSS,CG,S1-U,S1-C,wifi,wifi,wifi,Small Cell traffic,Wifi traffic,Interface/Signaling,Small cell 网络架构,BS8102参数指标,ZXSDR BS8102简介,支持 10/20 MHz系统带宽支持2x2 MIMO 支持上下行64QAM支持 TDD 主频段: 2320-2370MHz支持抱杆、挂墙、放装等多种安装方式,适用于SOHO、小型和中型企业、政府办公室、车站、酒店、机场及商场等室内场景体积小巧、外形美观、安装和移动简便紧凑型设计，自然散热支持Sniffer功能，降低OPEX支持多种同步

27、方式：GPS、1588V2和空口同步,BS8102产品亮点,ZXSDR BS8102的应用场景与室内WiFi热点应用相似。对于既需要部署TD-LTE，同时又需要部署WiFi热点的场景而言，ZXSDR BS8102兼具WiFi功能，实现一次部署，双制式接入。同时TD-LTE与WiFi共用GE传输接口，大大节省传输资源。ZXSDR BS8102的WiFi模块遵循802.11b/g/n协议标准，支持MIMO 2*2，能够提供高达300Mbps的无线接入，为用户提供更高的吞吐量和更优异的业务体验。,ZXSDR BS8102简介,BS8102灵活简单的安装方式,BS8102 可以支持挂墙安装，抱杆安装或

28、桌面放装。,XXNanoCell产品族,AG/SeGW,AP,CN,iAMS,LTE,AAA/HSS,XXXNanoCell端到端解决方案包括Small cell网络建设和运营维护的全系统产品，包括安全网关、AG、网管、NanoCell基站等XXX提供工程服务、网络规划、网络优化等专业服务,快速部署的沈阳Enterprise Femto 测试,沈阳大学音乐楼教学楼四楼，面积2000平米，原有WIFI通过PTN传输，实现WIFI覆盖，AP数量为14个。通过快速安装部署方式，接入原有ETHERNET接口，进行数据配置，完成LTE/WIFI 开通。经过性能测试，WIFI覆盖性能不变，LTE性能满足室内覆盖要求。进行了周边友商宏基站，切换重选测试，均满足KPI指标要求。测试结果表明，BS8102满足商用需求,快速部署，完美性能,XX组网覆盖测试小结,统泰新物华站点用了3个nanocell覆盖5244平方米，达到覆盖效果，证明nanocell覆盖大型商场是可行的。XX信息工程学校，典型的宿舍场景，男女两部分宿舍分别用2和3个nanocell覆盖，覆盖总面积1560平方米，达到上述效果，证明nanocell覆盖宿舍类场景是可行的。人民商场站点用了4个Pico覆盖2052平方米，在有明显天花板阻挡的非视距传播条件下，达到上述覆盖效果，证明nanocell覆盖大型购物商场是可行的。,
